西门子室内温度传感器QAA..室内温度传感器

1、应用领域

采集室内温度，用于采暖、通风和空调系统设备的室内温度传感器

2、产品特点

1） 可以提供室内舒适程度

2） 保持室内舒适程度

3） 壁式安装

4） 能提供暖通空调系统中所有类型的输出信号，除了带有LG-NI1000/PT1000/PT100/NTC等敏感元件的无源传感器之外，其他传感器均可以提供0-10V或4-20MA的有源输出信号。

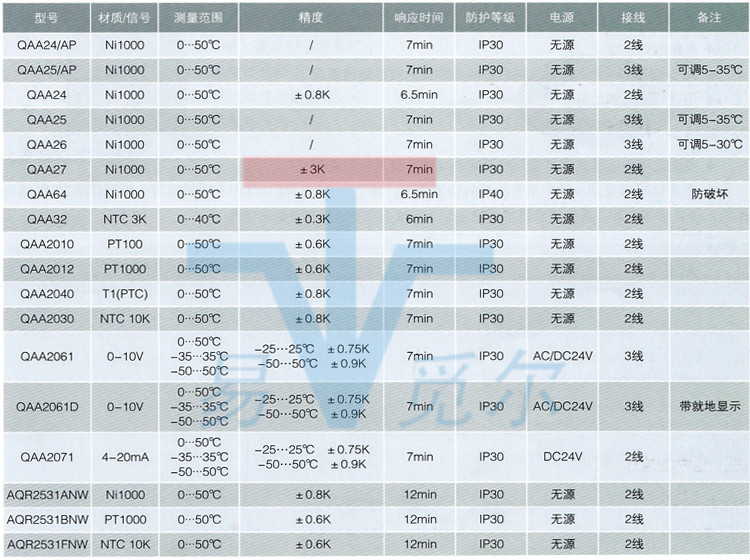

3、参数1室内温度传感器 无源输出：

1）规格：90×100×32mm

2）测量范围：0...50℃

3）连接方式：螺丝端子
4）防护等级：IP30
5）尺寸（宽×高×长）：90×100×32mm

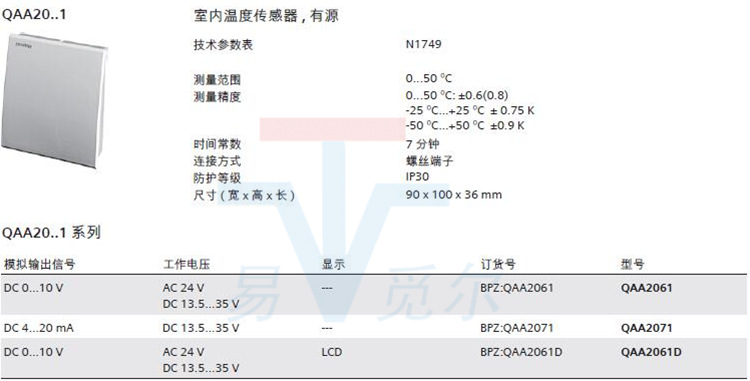

4、参数2室内温度传感器 有源输出

测量范围：0...50℃

时间常数：7min

连接方式：螺丝端子

防护等级：IP30

尺寸（宽×高×长）：90×100×36mm

1. 功能特点
   1）德国SIEMENS西门子QAA2061D房间温度传感器集成高亮LCD数显模块，现场即时读取室温，无需额外仪表。
   2）采用PT1000铂电阻感温元件，0～50℃全量程精度±0.3K（25℃校准点），满足DIN EN 60751 Class A。
   3）有源输出信号可选0-10V或4-20mA，长距离传输抗干扰，适配DDC/PLC/DCS标准接口。
   4）响应时间常数≤7min（0.5m/s自由对流），适配采暖/通风/空调系统实时调节。
   5）壁式安装，壳体阻燃等级V-0，防护IP30，适合住宅、办公等洁净环境。
   6）内置微处理器补偿电路，消除自热误差，长期稳定性＜0.1K/年。




2. 适用范围
   主要用于恒温、变风量及辐射末端等HVAC系统：
   1）商业楼宇：办公室、会议室、大堂等区域室温采集与反馈。
   2）住宅建筑：智能家居温控面板联动地暖/风机盘管。
   3）洁净厂房：电子、医药车间对温度精度有要求的恒温控制。
   4）数据中心：冷通道/热通道环境监测，配合精密空调调节。
   5）实验室：恒温培养箱、测试间辅助测温。
   6）轨道交通：站厅、车厢空调系统的本地温度监控。




3. 与其他产品对比
   | 对比项目 | QAA2061D（带显示） | 普通无显示房间温感（QAA系列无屏款） | 市场上其他品牌LED温感（如某国产品牌） |
   |----------|-------------------|-----------------------------------|---------------------------------------|
   | 显示方式 | 高亮LCD，白底黑字，视角＞120° | 无显示 | LED数码管，强光下可读性差 |
   | 感温元件 | PT1000（A级） | LG-NI1000或NTC热敏电阻（B级） | 多数为NTC 10k或20k，精度±0.5K |
   | 输出信号 | 0-10V / 4-20mA 可跳线选择 | 仅电阻无源信号 | 仅单一0-10V或4-20mA |
   | 时间常数 | ≤7min | 约10～15min | 8～12min |
   | 长期稳定性 | ＜0.1K/年 | ＜0.3K/年 | ＜0.5K/年 |
   | 安装方式 | 标准86盒适配，带密封垫 | 同左 | 部分需专用底座 |
   | 认证 | CE, UKCA, EAC | CE | 仅有国内3C或CE |




4. 核心优势
   1）集成化闭环反馈：本地数显让运维人员无需手持仪表即可判定传感器是否失准，减少巡检工时约40%。
   2）多协议兼容：0-10V与4-20mA双输出模式通过拨码切换，适用于西门子Desigo CC、楼宇自控旧系统改造场景。
   3）抗漂移设计：采用脉冲自校准算法，每24小时自动回零补偿，现场运行5年后偏差仍≤0.5℃。
   4）低功耗技术：整机功耗≤1.2W，支持总线供电或独立24VAC/DC，无需额外配电。
   5）安装容错：接线端子可承受2.5mm2导线，防松脱弹簧结构，杜绝因接触不良导致的信号跳变。




5. 选型与使用注意事项
   1）电磁环境距变频器、大功率继电器至少30cm，屏蔽层单端接地，避免50Hz工频耦合。
   2）安装高度建议距地面1.2-1.5m，避开门窗、阳光直射、散热器及空调送风口，测量值才代表房间平均温度。
   3）信号线长度在300m内无需中继，若超距离需核算负载电阻并选用4-20mA模式以降低压降影响。
   4）有源输出负载阻抗：电流型≤500Ω（含线路），电压型≥10kΩ，接入PLC前确认阻抗匹配。
   5）LCD显示刷新率约1次/秒，不应用于需毫秒级响应的保护逻辑，仅作为监控显示用途。
   6）选型时确认供电电压：标准为24VAC±20% / 24VDC±15%，不可直接接220VAC。




6. 常见问题解答
   QAA2061D的LCD显示数值与上位机读数不一致怎么办？
   先检查接线端子是否氧化，用万用表测量输出信号对应温度（0-10V对应0-10V=0-50℃）；若一致则问题在上位机配置，需校准AI通道偏置与增益；若不一致，传感器本身需返厂标定。

该传感器能否直接替换旧款QAA系列无显示型号？
需注意：QAA2061D供电为24VAC/DC，旧款无源型号通常无供电线；改造时需额外敷设两根供电线（或选用两线制4-20mA环路供电版本）。机械安装尺寸一致（86×86×36mm），可卡入原有底盒。

带显示传感器是否增加功耗导致自热误差？
LCD驱动电路功耗小于1.2W，内部通过低热阻导热胶将热量传导至壳体，实际自热温升＜0.05K，可忽略。工厂出厂时已做自热补偿校正。

长期运行后LCD变暗或显示不全？
液晶面板工作寿命约5万小时（连续使用约5.7年），建议第5年预防性更换。西门子提供单独显示模块备件，无需整机替换。

是否支持Modbus或BACnet通讯？
QAA2061D为模拟量输出型号，不支持数字通讯。若需网络通讯，请选用QAA系列中的QAA2092（BACnet MS/TP）或QAA2090（Modbus RTU）。
